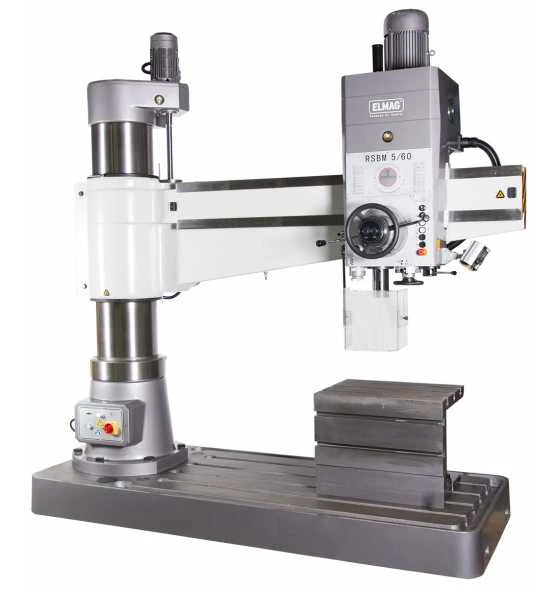

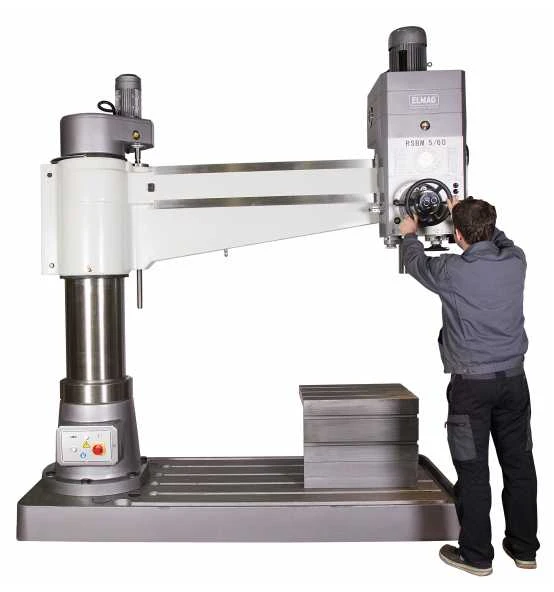

ELMAG Radial-Säulenbohrmaschine, Modell RSBM 5/70

Die RSBM-Modelle mit einer Bohrleistung von 70 mmermöglichen eine flexible Positionierung des Bohrwerkzeugsentlang eines höhenverstellbaren Auslegers. Bei Distanzboh-rungen kann ein zeitaufwändiges Umspannen weitgehendentfallen. Die RSBM sind daher eine optimale Lösung für dasBohren, Reiben und Gewindeschneiden großer Werkstücke,wie z.B. Stahlträger, Schweißkonstruktionen oder Gussteile -ideal für den variablen Einsatz im Stahl- und Maschinenbausowie für die Gussteil-Nachbearbeitung. Ein besonders guter Einsatzbereich ist die verzugsfreie Bearbeitung vonGrobblechen im Kessel- und Industrieofenbau, z.B. für dieHerstellung von Wärmetauscher- und Rohrhalteplatten.

Serienausstattung:

– Schnellspannbohrfutter B 16, 1 – 16 mm- Kegeldorn MK 5 / B 16- Reduzierhülse MK 5 / MK 4- Werkzeugsatz mit Austreibkeil- Bedienungsanleitung / CE

• Verwindungssteife, hoch belastbareAuslegerkonstruktion mit massiver,geschliffener Stahlsäule
• Grundkörper aus stark verripptem,feinkörnigem Grauguss
• Äußerst vibrationsarm und laufruhig
• Bohrleistung Ø 70 mm
• Extra große Kubatur
• Sehr große Spindelausladung,450 – 2.000 mm
• Superstarkes Antriebsaggregat5.500 W, 400 V
• Hydraulisch geschaltetes, im Ölbad laufendesSpindel- und Vorschubgetriebe
• Getrieberäder aus Chrom-Nickel-Stahl,gehärtet und präzisionsgeschliffen
• 16 Drehzahlstufen
• Einfache Drehzahl- und Vorschubeinstellungmittels Stellhebel
• Bohrspindel mit Präzisionslager,hohe Rundlaufgenauigkeit
• Rechts- und Linkslauf
• Bohrkopfhub mittels Hubspindelantrieb,gehärtete Hubspindel
• Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
• Ausleger- und Bohrkopfklemmung hydromechanisch
• Automatischer Pinolenvorschub, 16-stufig
• Bohrspindelschutzabdeckung
• Bohrtiefenskala und -anschlag
• Bohrtischwürfel mit T-Nuten
• Halogen-Bohrtischbeleuchtung
• Maschinensockel mit T-Nuten
• Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel

Eigenschaften
Leistungsaufnahme:	5500 W
Pinolenhub:	400
Bohrkopfhub:	800 MMT
Bohrleistung in Stahl:	70 mm
T-Nutenbreite:	(Tisch/Sockel) 22/28
Stufen:	16
Motorleistung:	5500
Gewerke:	Ja
